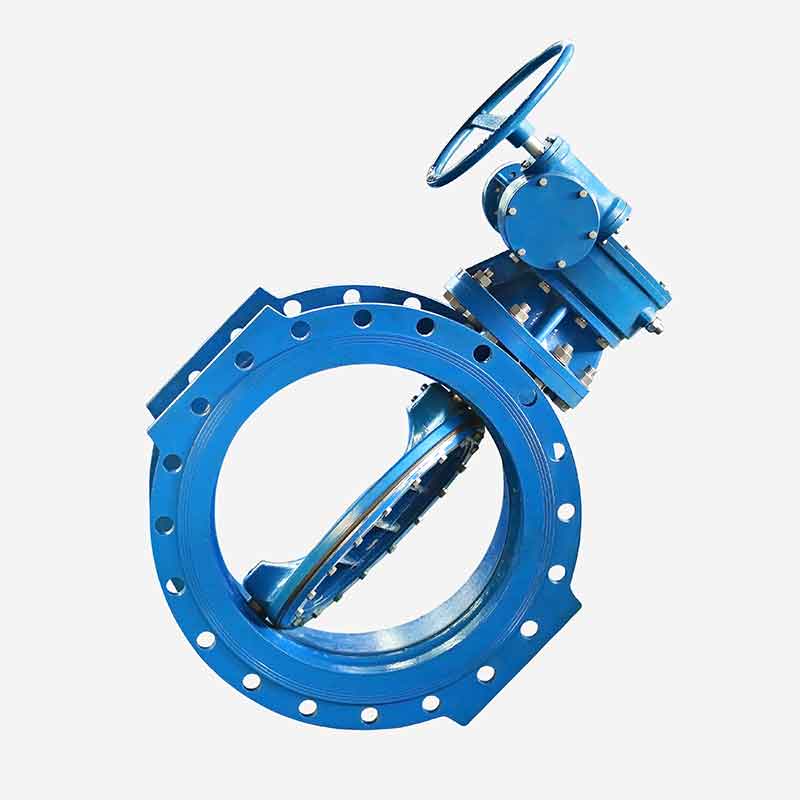

Válvula de mariposa de doble compensación tipo brida DIN PN10-16

La válvula de mariposa sentada resistente es un diseño de doble brida que se puede utilizar para el servicio sin salida. Esta serie de válvulas de mariposa tiene muchas de las características y beneficios de diseño, como altas calificaciones de Cv, piezas mínimas expuestas a los medios de línea, mayor confiabilidad y un historial comprobado de larga vida útil. Una de las principales ventajas de diseño de esta línea de productos de válvulas es la compatibilidad internacional.


  Contactar ahora
Detalles del producto

Esta serie de válvulas de mariposa tiene muchas de las características y beneficios de diseño, como altas calificaciones de Cv, piezas mínimas expuestas a los medios de línea, mayor confiabilidad y un historial comprobado de larga vida útil. Una de las principales ventajas de diseño de esta línea de productos de válvulas es la compatibilidad internacional.


Flange Type Butterfly Valve Aluminum.jpg


Tamaño

DN100-DN1800

DN100-DN1800

Presión de trabajo

16Bar

10Bar

Cáscara

24Bar

15Bar

Foca

18Bar

11Bar

Temperatura de funcionamiento

-40°C ~+160 °C

Entorno operativo

Sistema de lastre y sentina Procesamiento químico

Plantas desaladoras Plataformas de perforación Agua potable

Polvo seco Plantas de alimentos y bebidas gaseosas

HAVC Industria minera Industria papelera Manejo de arena Agua de mar Industria azucarera

Tratamiento termotécnico de aguas residuales Aguas residuales

Método de conducción

Palanca de mano Sinfín Engranaje Neumático Eléctrico


Tamaños: DN100-DN1800

Clase de presión: PN10 O PN16

Diseño: API609 BSEN593 BS5155

Prueba: API598 ISO5208 EN12266-1

Conexión de brida: DIN2501 PN10 / 16, ISO7005-2 PN10 / 16, EN1092-2 PN10 / 16, ANSI B16.5 clase 150LB ANSI B16.47 Serie A clase 150LB, ANSI B16.1 MSS SP44 clase150LB WAAW C207

Brida superior: ISO5211

Cara a cara: EN558-1 serie 14, ISO5752 serie 14


Nombre

Material

Cuerpo

Hierro fundido Dúctil Hierro Carbono Acero

Disco

Hierro dúctil Acero al carbono Acero inoxidable AL-Bronze

Eje

Acero inoxidable Monel K500

Asiento

BUNA NBR EPDM VITON PTFE HEPDM Neopreno Hypalon Caucho natural


Forma de producto
